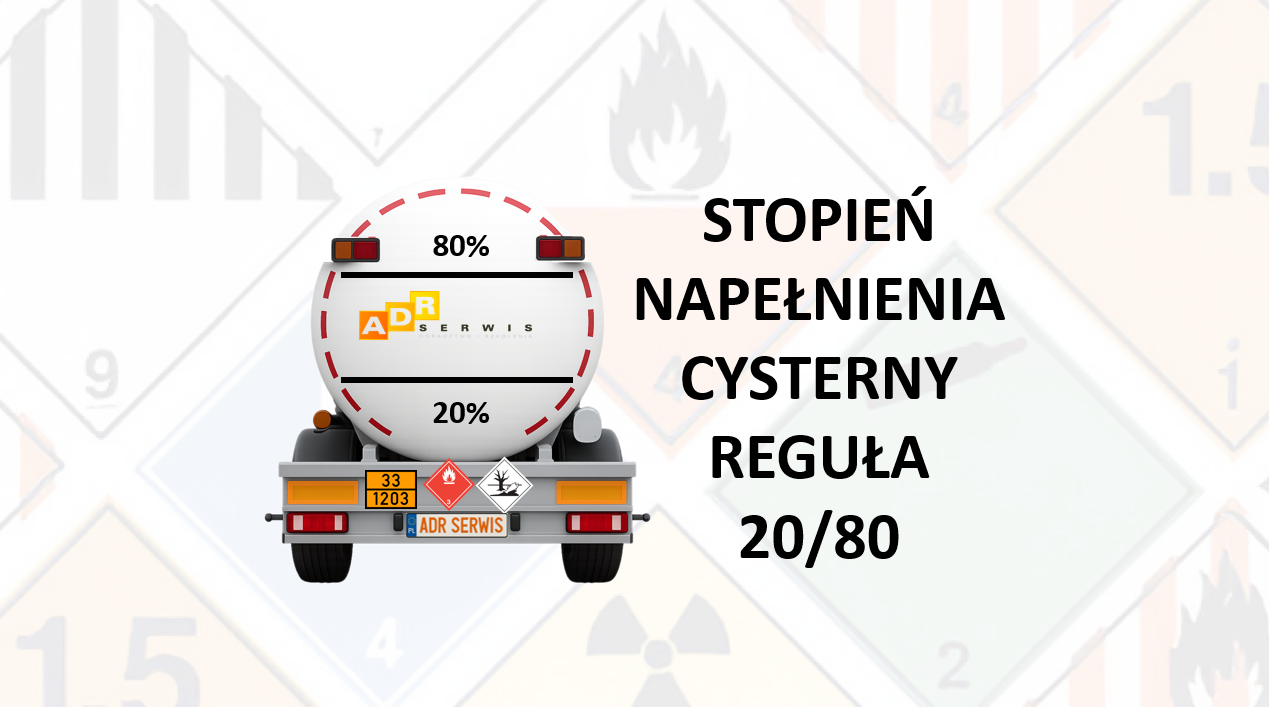

STOPIEŃ NAPEŁNIENIA CYSTERNY REGUŁA 20 - 80
Na czym polega reguła 20-80 określająca stopień napełnienia cysterny według przepisów ADR?

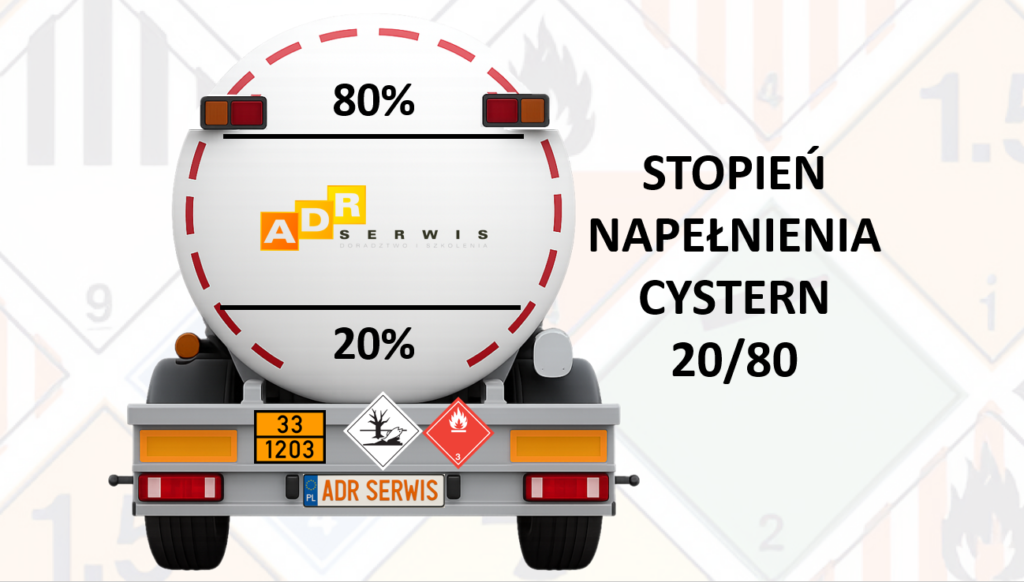

Mówiąc najprościej, reguła 20-80 zakazuje przewożenia cieczy w cysternach w przedziale napełnienia między 20% a 80% ich pojemności. Oznacza to, że komora cysterny musi być podczas transportu:
- napełniona w ponad 80% jej całkowitej pojemności, lub
napełniona w mniej niż 20% (lub całkowicie pusta).
Przepis ten dla cystern stałych (pojazdów-cystern), cystern odejmowalnych, nadwozi wymiennych cystern i kontenerów-cystern ze zbiornikami metalowymi oraz pojazdów-baterii i wieloelementowych kontenerów do gazu (MEGC) znajduje się w sekcji 4.3.2.2.4 umowy ADR i dotyczy materiałów w stanie ciekłym lub gazów skroplonych lub gazów schłodzonych skroplonych, przewożonych w cysternach, które nie są podzielone na przegrody lub falochrony o odpowiedniej konstrukcji (o pojemności komory powyżej 7500 litrów). O zasadach napełniania cystern dowiesz się na kursach ADR cysterny oraz kursach UNO prowadzonych przez ADR SERWIS.
Reguła 20 – 80 fizyka w służbie bezpieczeństwa.
Dlaczego zakazano akurat przedziału od 20% do 80%? Odpowiedź kryje się w prawach fizyki i zjawisku określanym jako sloshing effect (efekt falowania cieczy). Gdy zbiornik jest napełniony np. w 50%, wewnątrz pozostaje ogromna przestrzeń swobodna. Podczas gwałtownego hamowania, przyspieszania lub pokonywania łuku drogi, tysiące litrów cieczy przemieszczają się bez przeszkód z jednej strony komory na drugą. Efekty bezwładności cieczy są niszczycielskie:
- Utrata stateczności: Przesunięcie środka ciężkości może łatwo doprowadzić do wywrócenia zestawu na zakręcie, nawet przy niewielkiej prędkości.
Wydłużona droga hamowania: Pęd masy płynu uderzającego w przednią ścianę zbiornika dosłownie „popycha” ciężarówkę do przodu.
Uszkodzenia konstrukcyjne: Powtarzające się uderzenia hydrauliczne obciążają mocowania cysterny i ramę pojazdu.
Zarówno przy napełnieniu poniżej 20% (mała masa cieczy, ograniczony wpływ), jak i powyżej 80% (brak przestrzeni na swobodne rozpędzenie się fali), fizyczne oddziaływanie płynu na ściany zbiornika jest drastycznie mniejsze.
Reguła 20 – 80 stopień napełnienia cysterny wyjątki
Reguła 20 – 80 przy napełnianiu cystern nie dotyczy:
- cieczy o lepkości kinematycznej nie mniejszej niż 2 680 mm2/s w 20 °C;
- materiałów stopionych o lepkości kinematycznej nie mniejszej niż 2 680 mm2/s w temperaturze napełniania;
- UN 1963 HEL SCHŁODZONY SKROPLONY
- UN 1966 WODÓR SCHŁODZONY SKROPLONY.
Stopień napełnienia cysterny – reguła 20 -80 przepisy przejściowe
Warto również pamiętać, że cystern stałe (pojazdy-cysterny) i cysterny odejmowalne, przeznaczone do przewozu gazów skroplonych lub gazów schłodzonych skroplonych, spełniające odpowiednie wymagania konstrukcyjne ADR, których zbiorniki zostały podzielone przed 1 lipca 2009 r. za pomocą przegród lub falochronów na komory o pojemności większej niż 7500 litrów, mogą być napełniane nadal do więcej niż 20% i mniej niż 80% ich pojemności. Jest to zawarte w przepisach przejściowych 1.6.3.34.
O tym jak działają przepisy przejściowe szkoleni są również kierowcy na dobrych kursach ADR podstawowy, ADR cysterny oraz kursach UNO – TDT.
Wpis na blogu mają charakter informacyjny i nie może być podstawą podejmowania decyzji w zakresie przewozu towarów niebezpiecznych. Wszystkie decyzje powinny być konsultowane z wyznaczonym w firmie doradcą ADR. Wpis został opracowany na podstawie przepisów obowiązujących w w trakcie publikacji wpisu.
